不銹鋼端子模具中彈簧的應用

來源：禾聚查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2016-04-08 09:32:00【大中小】

彈簧按照不同生產次數，比如100萬次、50萬次、30萬次，壓縮比選的越大，彈簧壽命越短，不銹鋼端子模具壽命也就越短。不銹鋼端子模具生產一段時間可能彈簧就沒力了，質量差一點的彈簧還有可能斷在模具里面。
一般按照30萬次來計算彈簧的壓縮量，也就是說模具打30萬次彈簧彈力下降較明顯。按最大壓縮量來計算的話，只能保證彈簧不打爆在不銹鋼端子模具里面。不銹鋼端子模具壓得死一點，對產品平面度也有好處。

具體的壓縮量如下：

顏色 100萬次 50萬次 30萬次最大壓縮量
棕色彈簧 16% 18% 20% 24%
綠色彈簧 19.20% 21.60% 24% 28%
紅色彈簧 25.60% 28.80% 32% 38%
藍色彈簧 32% 36% 40% 48%

黃色彈簧 40% 45% 50% 58%

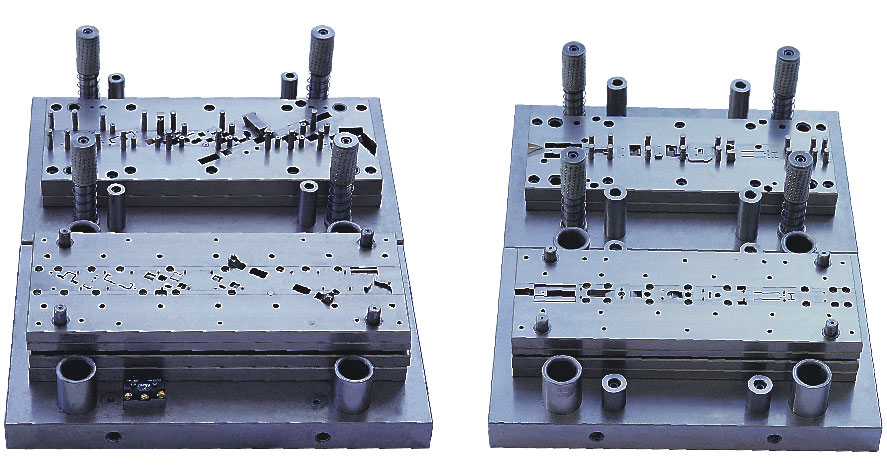

不銹鋼端子模具

最大壓縮量（這個彈簧可以壓下去多少），彈簧的最大壓縮量等于彈簧的自由高度乘以彈簧的最大壓縮比，例如棕色彈簧，長度為60mm，那么它的最大壓縮量為：60*24%約等于14，這根彈簧最大可以壓下去14個毫米，它的最大行程是14個毫米，模具的行程必須小于14個毫米，超過14個毫米，彈簧就可能會失效、變形，還有可能打斷在不銹鋼端子模具里面，或模具打爆，沖床壓不下去等。
不銹鋼端子模具組立之前，必須先計算一下彈簧的壓縮量是否合適，這樣在試模的時候才不用擔心不銹鋼端子模具會出問題、打爆等。
